Пищевой расходомер KFL-DC MAG 3000
Описание пищевого расходомера KFL-DC MAG 3000:
Электромагнитные расходомеры KFL-DC MAG 3000 - это высокоточные приборы для непрерывного измерения расхода любых пищевых жидкостей. Погрешность показаний в базовом исполнении составляет 0,5%, а при исполнении по спецзаказу всего 0,3%, что позволяет успешно использовать его на большинстве из пищевых производств.
Корпус модели выполнен в санитарном исполнении из нержавеющей стали. Его можно быстро разобрать и установить с помощью зажимного соединения для регулярной очистки трубы. Отсутствие движущихся частей внутри измерительного участка позволяет использовать расходомер для учета однородных вязких жидкостей. Также MAG 3000 характеризует высокая устойчивость к коррозии и абразивному износу. В целях санитарной обработки пищевых линий допускается стерилизация паром.
Расходомеры KFL-DC MAG 3000 успешно используется с большинством пищевых жидкостей и напитков, в том числе:
- Питьевая вода
- Пиво
- Вино
- Ликёры
- Молоко
- Кефир
- Ряженка
- Мягкий творог
- Сливки
- Соки
- Морсы
- Сиропы
- Патока
- Мёд
Стандарт фланцевого соединения может быть выбран из DIN, ANSI, JIS и других соответствующих стандартов. Для всех моделей предлагается расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, аварийный сигнал, коммуникация по RS-485 и Modbus (HART). Доступны комплектации, как с работой от сети, так и с автономным питание от литиевой батареи.
Расходомеры MAG 3000 могут быть подключены к линии с помощью так называемой молочной резьбы или иначе муфты. Молочная муфта представляет собой удобное разъемное соединение, основным преимуществом которого является возможность легко и качественно промыть линию и отсутствие мест подверженных застою продукта. Эта особенность позволяет с успехом использовать MAG 3000 в пищевой промышленности, где часто присутствует необходимость промывки линии для дезинфекции.

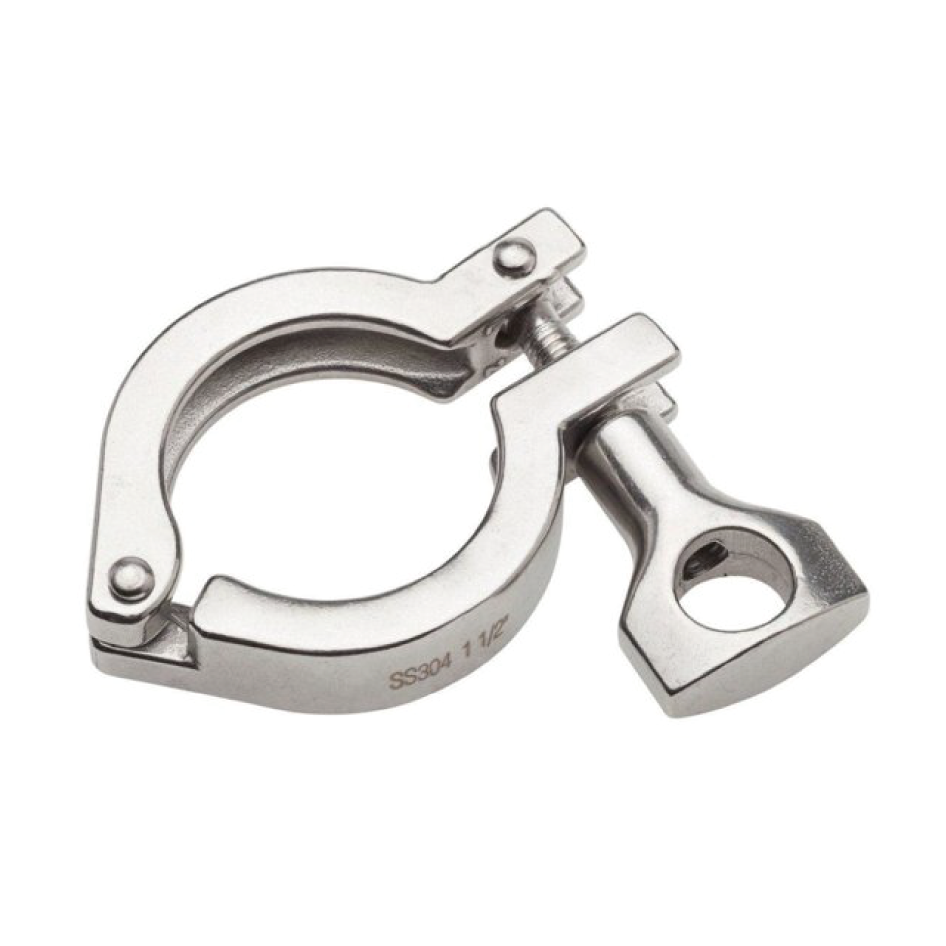

Кроме того, расходомеры MAG 3000 при использовании в пищевой промышленности могут быть укомплектованы зажимным соединением (clamp). Clamp-соединение состоит из двух штуцеров, соединенных штифтом, хомута и уплотнения, что обеспечивает его надежность и герметичность. С помощью этой простой конструкции расходомер легко и быстро может быть подключен к линии или наоборот демонтирован.
Если в вашем технологическом процессе необходимо часто снимать расходомер для чистки, кламповое соединение станет для вас наилучшим выбором.
Технические характеристики расходомера KFL-DC MAG 3000:
| Характеристика> | Значение |
|---|---|
Диаметр номинальный, мм |
DN6…DN150 |
Материал корпуса |
Нержавеющая сталь AISI 304 |
Материал электродов |
Нержавеющая сталь AISI 316L |
Внутреннее покрытие |
Фторопласт PTFE |
Диапазон измерения, м3/ч |
0,06…424 |
Присоединение |
Резьба молочная (DIN11851) Фланцы (DIN11864-2A) Зажимное соединение (clamp) |
Температура рабочей среды, °C |
-25…+180 |
Температура окружающей среды, °C |
-10…+50 |
Влажность относительная, % |
≤ 75 |
Давление рабочей среды, бар |
1,6-4,0 МПа |
Погрешность, % |
±0,5 |
Электропроводность, мкСм/см |
От 5 и более |
Класс защиты |
IP65 (Моноблок или выносной) IP67 (Моноблок ) IP68 (Выносной преобразователь) |
Напряжение, В |
85-240/АС 20…36/DC |
Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
Токовый сигнал вых., мА |
4…20 |
Цифровой выход |
RS485 (MODBUS) |
Длинна кабеля (выносной тип) |
В базе - 5м Максимум - 100м |

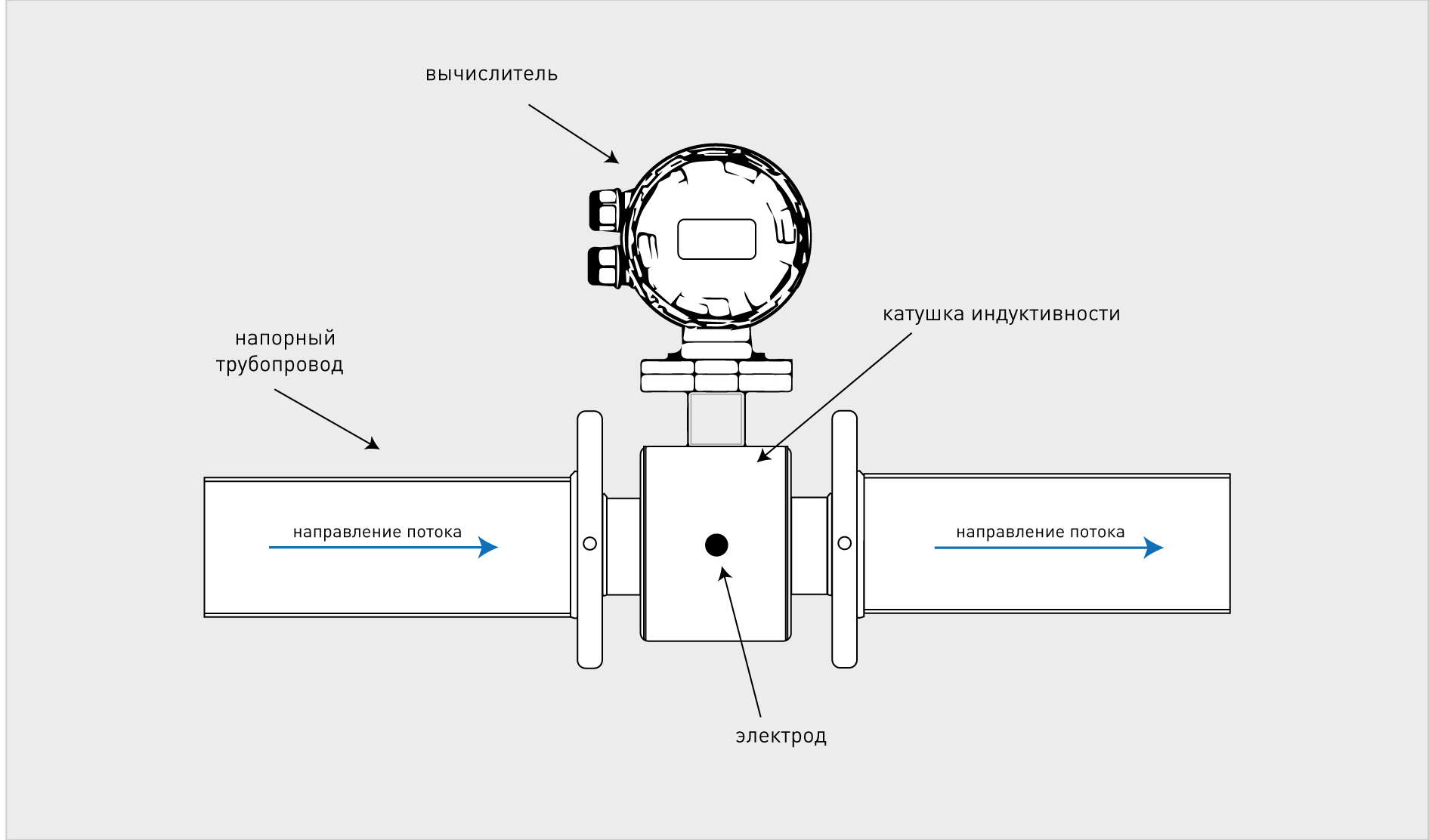

Принцип работы:
Принцип измерения электромагнитных расходомеров серии KFL-DC MAG основан на законе Фарадея.
Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.
Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.
На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
Комплект поставки KFL-DC MAG 3000:
| Принадлежность | Характеристика |
|---|---|
| Материал электродов | Нержавеющая сталь AISI 316 |
| Футеровка | FEP (Т до +180°С) |
| Тип присоединения | Молочная резьба |
| Давление | 1.6 МПа |
| Степень защиты корпуса | IP65 |
| Конструкция | Моноблок |
| Источник питания | 85…240В/АС |
| Выходные сигналы | 4…20 мА Импульсный RS485 (MODBUS) |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/KAFLON/Описание типа СИ KFL-DC MAG.pdf
