Устройства сбора данных серии ЭНКС-3м

Описание ЭНКС-3м устройство сбора данных:

Устройства сбора данных ЭНКС 3м — удобная платформа для создания систем сбора технологической информации с энергетических объектов различного уровня. Система сбора технологической информации представляет собой территориально распределенную систему, которая создается на базе ЭНКС-3м. Данные, измеренные на полевом уровне метрологически завершенными устройствами (преобразователями, счетчиками и т.п.), обрабатываются, консолидируются, представляются ЭНКС-3м в нужных форматах и передаются на вышестоящий информационный уровень.

В устройстве предусмотрена функция «горячего резервирования», которая повышает отказоустойчивость системы телемеханики.

Главное достоинство данного устройства - надежность, которая доказана десятилетним опытом эксплуатации на подстанциях и электростанциях.

ЭНКС-3м функционирует по жесткому программному алгоритму в режиме реального времени и таким образом обеспечивает высокие показатели быстродействия и надежности.

ЭНКС-3м позволяет организовать до 16 независимо настраиваемых каналов передачи данных на верхний уровень (МЭК 60870-5-101, МЭК 60870-5-104), осуществляя сбор и ретрансляцию данных с 240 подчиненных устройств (МЭК 60870-5-101-2006, МЭК 60870-5-103-2005, Modbus RTU и др.).

Опрос устройств по протоколу МЭК 60870-5-101 позволяет перенести основные задачи обработки телеметрии на уровень распределенных по объекту устройств: срабатывание апертур телеизмерений, формирование журналов событий и присвоение меток времени событиям — все это происходит в опрашиваемых по МЭК 60870-5-101 устройствах, например, в ЭНИП-2 и ЭНМВ.

Отличительные особенности ЭНКС-3м.648GT-1-2:

• 8 интерфейсов RS-485
• 2 интерфейса RS-232
• Интерфейсы: 1 x Ethernet 100Base-T, 1 x CAN
• Разъем SMA (female) для подключения антенны ГЛОНАСС (GPS)
• Разъем SMA (female) для подключения антенны GSM
• Сервисный разъем USB
• Индикаторы интерфейсов
• 1 x Ethernet 100Base-T (LAN 2)
• Питание: ~ 100...265 В (45...55 ГЦ) / = 120... 370В

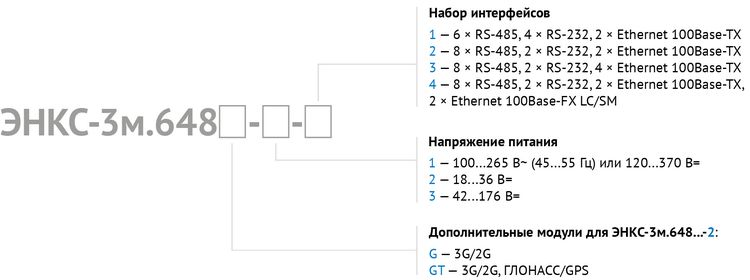

Условные обозначения:

Технические характеристики ЭНКС-3м:

• Количество параметров: 8192 ТИ, 4096 ТC, 2048 ТУ
• Количество опрашиваемых устройств: 240
• Поддерживаемые устройства: ЭНИП-2, ЭНМВ-1, устройства с поддержкой МЭК 60870-5-101, МЭК 60870-5-104, Modbus RTU/TCP-совместимые устройства, СЭТ-4ТМ.03, Меркурий-23Х, СС-301, БЗП-01/02/03, ABB Emax/Tmax, подписка на GOOSE
• согласно МЭК 61850 (сбор дискретных и аналоговых сигналов)
• Ретрансляция: возможность ретрансляции данных нижестоящих УСД по протоколу МЭК 60870-5-101/104
• Всего до 16 каналов (направлений передачи) распределяемых по интерфейсам: асинхронные последовательные: RS-485/232 (до 10 каналов), TCP/IP — до 12 каналов по двум или одному порту Ethernet; GPRS — до 4 каналов.
• Всего до 12 портов распределяемых по интерфейсам: асинхронные последовательные: RS-485/232 (до 10 портов), UDP/TCP: по двум или одному порту Ethernet.
• Потребляемая мощность: Не более 10 ВА
• Синхронизация времени УСД и опрашиваемых им устройств/станций: от встроенного ГЛОНАСС/GPS-приемника, от вышестоящего уровня , от SNTP сервера

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ЭНКС-3м Руководство по эксплуатации (ред 01.2019).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/Конфигуратор ЭНКС Руководство по эксплуатации ПО. Настройка ЭНКС-3м БКВ ЭНКС-2.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ЭНКС ЭНКМ декларация соответствия Таможенного союза.pdf

Мы предлагаем для поставки электроизмерительные устройства прочие. Устройства сбора данных серии ЭНКС-3м, артикул 168501 по цене 52 900 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
