Глубиномер очаговой коррозии ПРОМТ Допуск
Описание механического глубиномера ПРОМТ Допуск
Механический глубиномер ПРОМТ Допуск - простой и надежный прибор для измерения глубины очаговой корозии и глубины различных узких пазов и отверстий. Имеет на выбор заказчика 2 варианта щупа и 3 размера контактной площадки в зависимости от решаемых задач.
В зависимости от комплектации применяется для: измерение глубины очаговой коррозии или измерение глубины узких пазов и отверстий.
- Отличительные собенности ПРОМТ Допуск
- Элементарная конструкция, удобная эксплуатация.
- Долговечность эксплуатации глубиномера благодаря его очень простому устройству.
- Возможность оперативного контроля глубины дефектов в различных материалах.
Технические характеристики:
| Параметры | Значения |
|---|---|
| Диапазон измерений, мм | 0,05 - 8 |
| Размер контактной площадки, мм | Ф10, Ф25, Ф40 (количество и размер насадок по согласованию с заказчиком) |
| Минимальный диаметр отверстия или минимальная ширина паза, мм | 1,7 (только при использовании щупа №2) |
| Габаритные размеры, не более, мм | 40х60х40 |
| Масса, кг | 0,25 |
| Щуп №1 (для контроля глубины очаговой коррозии) | диаметр щупа 1 мм, длина - 10 мм, угол заточки 60 град, диаметр наконечника 20 мкм |
| Щуп №2 (для контроля глубины узких отверстий и пазов) | диаметр щупа 1 мм, длина - 10 мм, угол заточки 30 град, диаметр наконечника 10 мкм |
Работа прибора:
Твердомер состоит из тележки (1), фиксатора (2), индентора-карандаша (3), подставки (4). С помощью фиксатора карандаш надежно закрепляется в устройстве. Подставка позволяет установить прибор строго параллельно испытуемой поверхности. Специальные выемки на боковинах прибора позволяют надежно удерживать прибор при проведении испытаний.

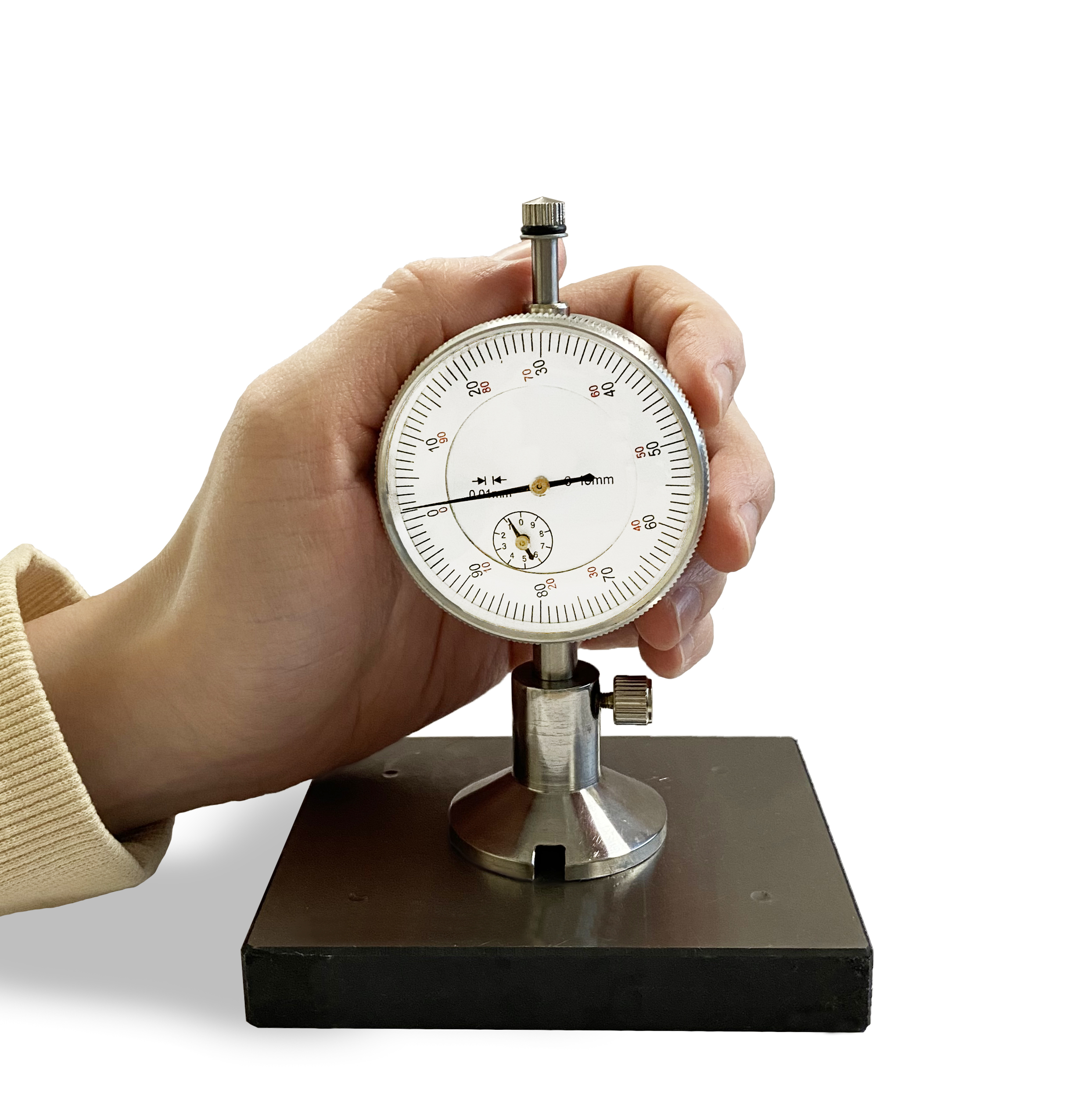

Для определения глубины очаговой коррозии:
- Установить ноль прибора в соответствии с РЭ
- Установить индентор в очаг коррозии и плотно прижать опорную насадку к объекту контроля.
- Сделать несколько оборотов прибора вокруг своей оси по часовой стрелке взявшись за головку, чтобы индентор опустился до нижней точки углубления очаговой коррозии.
- Для получения точного значения глубины очаговой коррозии, необходимо сделать ряд показаний (не менее 10) на заданной площади поверхности.
- Снять показания, учитывая, что на малом циферблате отображается размер углубления в целых миллиметрах, а показатели сотых делений миллиметра на внутренней (красной) шкале основного циферблата.
- За результат берется максимальное значение, которое было зафиксировано прибором при исследовании исследовании очага коррозии.
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Механический глубиномер ПРОМТ Допуск с одним щупом (на выбор заказчика) | 1 шт. |
| 2 | Насадка (на выбор заказчика) | 1 шт. |
| 3 | Паспорт | 1 шт. |
| 4 | Руководство пользователя | 1 шт. |
| 5 | Упаковочная тара | 1 шт. |
Документы:
Мы предлагаем для поставки средства неразрушающего контроля контроль качества покрытия. Глубиномер очаговой коррозии ПРОМТ Допуск, артикул 10022573 по цене 9 900 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
