АНКАТ-410 (-01, -02, -03, -04, -05, -06, -07, -08, -09, -10, -11, -12, -13, -14, -15, -16) ИБЯЛ.413252.001 газоанализатор стационарный
Газоанализаторы АНКАТ-410 - стационарный многокомпонентные (мультигазовые) приборы, созданные для обеспечения технологического и экологического контроля. Технически, данные приборы способны измерять компоненты: O2 (кислород), CO (углерод оксид), CO2 (углекислый газ), NO (азот оксид), NO2 (азота диоксид), SO2 (оксид серы), H2S (сероводород), HCl (хлороводород), NH3 (аммиак), CL2 (хлор), ΣСН (сумма углеводородов). Помимо физических замеров, прибор способен вычислять исходя из полученных данных также: NOx (сумма оксид азота), α (коэффициент избытка воздуха), СО2 (углекислый газ расчетным методом). Главным образом, АНКАТ-410 используется в газоаналитических системах мониторинга выбросов и технологических процесса. Как правило, используется вместе с системами пробоподготовки.
Области применения
- Технологические установки энергетических предприятий
- Топливосжигающие установки предприятий электроэнергетики
- Объекты металлургии и стекольной промышленности
- Химические цехи
- Объекты нефтяной промышленности
- На железнодорожном транспорте
- При производстве строительных материалов
Отличительные особенности АНКАТ-410
- 4-строчный ЖК-дисплей, на котором отображается информация по всем измерительным каналам
- возможность изменять пороги сигнализации по каждому каналу
- возможность выбора топлива и единиц: сажевого числа, коэфицианта топлива, ввод времени и даты, выбор размерности единиц измерения
- 6 реле, которые можно запрограммировать на срабатывание
- энергонезависимая память на 1000 измерений
- 2 токовых выхода: 0..5 и 0..20.мА
- цифровой интерфейс RS485 с протоколом MODBUS RTU
- наличие функции самодиагностики и вывод ошибок на дисплей
- методика контроля выбросов АНКАТ-410 согласована с ФГУП "НИИ Атмосфера"
Общие технические характеристики
| № | Характеристика | Значение |
|---|---|---|
| 1 | Тип газоанализатора |
стационарный |
| 2 | Метод измерения |
Электрохимический и оптический (для измерения CO2 и суммы CH) |
| 3 | Режим работы |
постоянный или циклический |
| 4 | Способ забора пробы | принудительный: за счет избыточного давления или от автоматического побудителя расхода |
| 5 | Температурный режим работы |
от +5 до + 45 гр. С |
| 6 | Межкалибровочный интервал |
6 мес |
| 7 | Цифровой выход |
RS 232 / 485 |

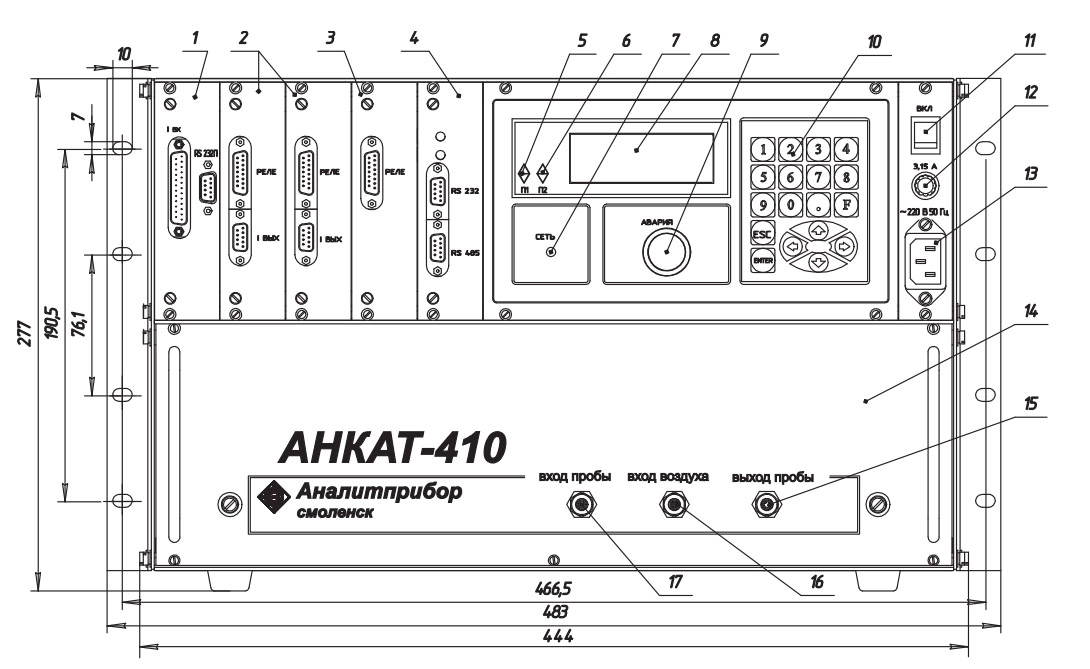

Монтажный чертеж АНКАТ-410
1 - модуль коммутации
2 - устройство РТВ
3 - устройство РТВ
4 - адаптер интерфейса
5 - индикаторы срабатывания пороговых значений (ПОРОГ 1) на превышение и понижение
6 - индикаторы срабатывания пороговых значений (ПОРОГ 2) на превышение и понижение
7 - индикатор питания
8 - ЖК-дисплей
9 - звуковой зуммер АВАРИЯ
10 - клавиатура интерфейсная
11 - кнопка ВКЛ / ВЫКЛ
12 - вставка плавкая
13 - вилка сетевая
14 - модуль первичного преобразователя
15 - штуцер выхода пробы
16 - штуцер входы воздуха
17 - штуцер входа пробы
Мы предлагаем для поставки стационарные газоанализаторы технологические. АНКАТ-410 (-01, -02, -03, -04, -05, -06, -07, -08, -09, -10, -11, -12, -13, -14, -15, -16) ИБЯЛ.413252.001 газоанализатор стационарный, артикул ИБЯЛ.413252.001 по цене 626 000 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Все модификации АНКАТ-410
| Наименование модели |
Обозначение | Набор измеряемых газов |
| АНКАТ-410-01 | ИБЯЛ.413252.001 | 2 измерительных канала с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-02 | ИБЯЛ.413252.001-01 | 3 измерительных канала с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-03 | ИБЯЛ.413252.001-02 | 4 измерительных канала с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-04 | ИБЯЛ.413252.001-03 | 5 измерительных каналов с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-05 | ИБЯЛ.413252.001-04 | 6 измерительных каналов с ЭХЯ (одиночный набор), без ИКД |
| АНКАТ-410-06 | ИБЯЛ.413252.001-05 | 2 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-07 | ИБЯЛ.413252.001-06 | 3 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-08 | ИБЯЛ.413252.001-07 | 4 измерительных канала с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-09 | ИБЯЛ.413252.001-08 | 5 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-10 | ИБЯЛ.413252.001-09 | 6 измерительных каналов с ЭХЯ (одиночный набор), измерительный канал с ИКД |
| АНКАТ-410-11 | ИБЯЛ.413252.001-10 | 2 измерительных канала с ЭХЯ (дублированный набор), без ИКД |
| АНКАТ-410-12 | ИБЯЛ.413252.001-11 | 3 измерительных канала с ЭХЯ (дублированный набор), без ИКД |
| АНКАТ-410-13 | ИБЯЛ.413252.001-12 | 2 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД |
| АНКАТ-410-14 | ИБЯЛ.413252.001-13 | 3 измерительных канала с ЭХЯ (дублированный набор), измерительный канал с ИКД |
| АНКАТ-410-15 | ИБЯЛ.413252.001-14 | 2 измерительных канала с ЭХЯ (дублированный набор) Cl2, HCl |
| АНКАТ-410-16 | ИБЯЛ.413252.001-15 | 3 измерительных канала с ЭХЯ: СО (0 – 0,5) %, объемная доля, NO (0 – 0,4) %, объемная доля, NO2 (0 – 0,014) %, объемная доля; измерительный канал с ИКД: ∑СН (0 – 0,05) %, объемная доля |
Выбор модификации газоанализатора определяется по необходимому количеству контролируемых электрохимическим методом компонентов и необходимости измерения СО2 (ИКД). Примечание: ИКД - инфракрасный датчик СО2.
Технические характеристики
| Измеряемое вещество |
Диапазон измерений |
Единица младшего разряда |
Участок диапазона измерения, в котором нормируется погрешность | Пределы основной абсолютной погрешности |
| О2 |
(0 – 21) % об. | 0,1% об. | (0 – 5) % об. (5 – 21) % об. |
±0,2 % об. ±0,4 % об. |
| СО | (0 – 200) млн-1 | 1,0 млн-1 | (0 – 20) млн-1 (20 – 200) млн-1 |
±5,0 млн-1 ±(5+0,06(Свх-20)) млн-1 |
| СО | (0 – 2000) млн-1 ((0 – 4000) млн-1) |
1,0 млн-1 | (0 – 2000) млн-1 | ±10 млн-1 или ±5% (относительная)* |
| СО | (0 – 0,5) % об. | 0,001% об. | (0 – 0,5) % об. | ±5% (приведенная) |
| NO | (0 – 200) млн-1 | 1,0 млн-1 | (0 – 50) млн-1 (50 – 200) млн-1 |
±5,0 млн-1 ±(5+0,1(Свх-50)) млн-1 |
| NO | (0 – 2000) млн-1 | 1,0 млн-1 | (0 – 100) млн-1 (100 – 2000) млн-1 |
±10 млн-1 ±(10+0,1(Свх-100)) млн-1 |
| NO | (0 – 0,4) % об. | 0,001% об. | (0 – 0,4) % об. | ±10% (приведенная) |
| NO2 | (0 – 140) млн-1 | 1,0 млн-1 | (0 – 140) млн-1 | ±15% (приведенная) |
| SO2 | (0 – 200) млн-1 | 1,0 млн-1 | (0 – 50) млн-1 (50 – 200) млн-1 |
±10 млн-1 ±(10+0,1(Свх-50)) млн-1 |
| SO2 | (0 – 3000) млн-1 | 10 млн-1 | (0 – 3000) млн-1 | ±20 млн-1 или ±10% (относительная)* |
| H2S | (0 – 40) мг/м3 ((0 – 150) мг/м3) |
0,1 мг/м3 | (0 – 40) мг/м3 | ±2 мг/м3 или ±25%(относительная)* |
| HCl | (5 – 30) мг/м3 ((0 – 150) мг/м3) |
0,1 мг/м3 | (5 – 30) мг/м3 | ±25% (относительная) |
| NH3 | (0 – 150) мг/м3 | 1 мг/м3 | (0 – 20) мг/м3 (20 – 40) мг/м3 |
±5 мг/м3 ±(5+0,25(Свх-20)) мг/м3 |
| NH3 | (0 – 2000) мг/м3 | 10 мг/м3 | (0 – 2000) мг/м3 | ±50 мг/м3 или ±25% (относительная)* |
| Cl2 | (0 – 25) мг/м3 | 0,01 мг/м3 | (0 – 25) мг/м3 | ±0,25 мг/м3 или ±25% (относительная)* |
| СО2 | (0 – 30) % об. | 0,1 % об. | (0 – 30) % об. | ±5% (приведенная) |
| ΣCH | (0 – 0,05) % об. | 0,0001 % об. | (0 – 0,05) % об. | ±5% (приведенная) |
Примечания: * - берется большее значение основной погрешности из двух вычисленных.
Диапазон вычисляемых величин
| Канал вычисления | Диапазон | Примечание |
| СО2 | (0 – 25) % об. | при отсутствии в газоанализаторе измерительного канала СО2 |
| NOX | (0 – 100) млн-1 (100 – 3000) млн-1 |
|
| коэффициент избытка воздуха λ | 0,5 – 9,99 | |
| СО | (0 – 6,25) г/н·м3 | для газоанализатора АНКАТ-410-16 |
| NOX | (0 –0,29) г/н·м3 | для газоанализатора АНКАТ-410-16 |
| ΣСН | (0 – 0,98) г/н·м3 | для газоанализатора АНКАТ-410-16 |
