Терморегулятор Ратар-02-У-C со встроенным реле контроля уровня
Описание терморегулятора Ратар-02-У-С со встроенным реле контроля уровня:
Терморегулятор Ратар-02У предназначен для автоматического поддержания температуры и заданного уровня в водонагревателях, отопительных котлах, системах горячего водоснабжения и отопления путём управления нагревателем и насосом.
Терморегулятор имеет два выходных устройства. В зависимости от модификации прибора это: электромагнитное (э/м) реле, оптотранзистор, оптосимистор. Прибор также имеет два входа: термосопротивление (50М, 100П, Pt100), два датчика уровня (нижний и верхний кондуктометрических или поплавковых).
В качестве датчиков уровня могут применяться кондуктометрические датчики, поплавковые и другие датчики с механическими контактами.
Для защиты от нежелательных срабатываний при волнении уровня жидкости и оптимизации работы в конкретном случае применения можно установить время задержки переключения выходного устройства поддержания уровня до 15 с.
Для устранения поляризации и электролиза жидкостей и как следствие окисления кондуктометрических датчиков используется переменный ток частотой 4 Гц.
Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика уровня, влажность и т.д.) есть возможность настройки чувствительности входного устройства уровня.
Терморегулятор поддерживает уровень жидкости по одному из двух встроенных режимов:- Докачивание до верхнего уровня, при этом второй (нижний) датчик уровня используется для аварийного отключения нагревателя;
- Поддержание уровня между нижним и верхним датчиком уровня, при этом нижний датчик уровня также используется для аварийного отключения нагревателя.
Расшифровка терморегулятора Ратар-02У-Х:
Отличительные особенности:
- Два прибора в одном: терморегулятор и реле контроля уровня;
- Одновременное поддержание температуры и заданного уровня жидкости;
- Ток нагрузки до 16 А;
- Возможность задания типа входа: 50М, 100П, Pt100;
- Возможность управления нагревателем и холодильником;
- Высокая точность измерения и поддержания температуры ;
- Постоянное и переменное напряжение питания в широком диапазоне;
- Блокировка нагрева при отсутствии жидкости;
- Возможность настройки под любую проводящую жидкость;
- Функция защиты от волн.
Области применения:
- Производство парогенераторов, отопительных и водогрейных котлов, фитобочек;
- Мелкое производство пива, кисломолочной продукции и т.д.;
- Фермерские хозяйства (для поддержания уровня и температуры воды);
- Дачи и частные жилые дома (для создания автоматически работающей системы горячего водоснабжения, душа и т.д.).

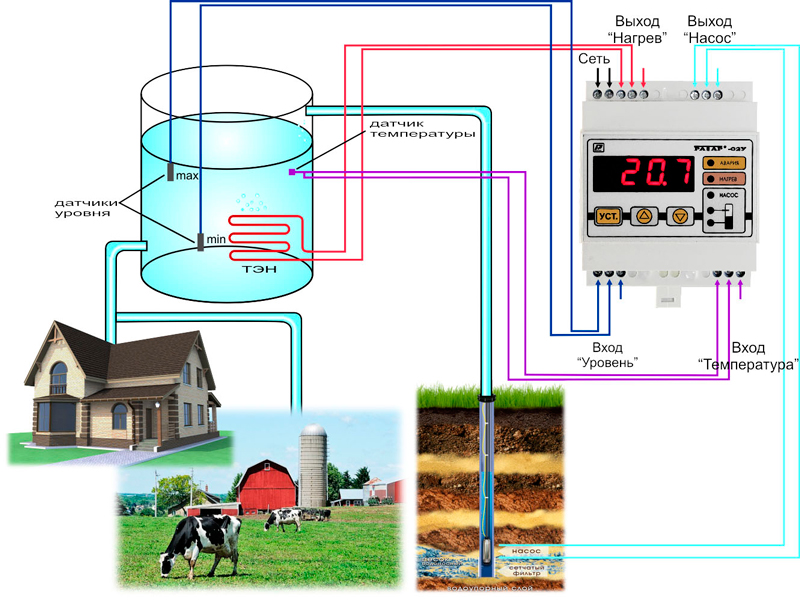

Пример применения терморегулятора РАТАР-02У для автоматизации горячего водоснабжения
Технические характеристики:
| Параметр | Значения |
|---|---|
| Диапазон регулирования температуры (задания уставки) | ТСМ.50М - от -50 до +200 С ТСП.100П и ТСП. Pt100 - от -200 до +650 С |
| Диапазон напряжения питания | 85…250 В перемен. тока, (50 плюс-минус 1) ГЦ или 120...250 В постоянного тока |
| Разрешающая способность измерения температуры: | -1,0 С в диапазоне от -200 до -100 С 0,1 С в диапазоне от -99,9 до +650,0 С |
| Разрешающая способность задания уставки | 0,1 С |
| Диапазон задания температурного гистерезиса от 0 С до - не более: | -125 С для ТСМ.50М -400 С для ТСП.100П и ТСП. Pt100 *но не более (Туст - Тд), где: Туст - температура уставки; Тд - ближайшая к Туст граница диапазона регулирования температуры |
| Разрешающая способность задания гистерезиса: | 0,1 С в диапазоне от 0 до +5 С -1,0 С в диапазоне от +5 до +400 С |
| Пределы допускаемой погрешности измерения температуры (без учета погрешности датчика) | не более плюс-минус 0,15% от измеряемой величины |
| Количество выходных устройств | 2 |
| Диапазон задания времени задержки включения/отключения выходного устройства «Нагрев» | от 0 до 60 с. |
| Диапазон задания времени задержки включения/отключения выходного устройства «Насос» | от 0 до 15 с. |
| Максимальное напряжение на входных электродах датчиков уровня | 3 В |
| Ток в датчиках уровня | не более 0,1 мА |
| Защита входов датчиков уровня от высокого напряжения | не менее 300 В |
| Средняя наработка на отказ | не менее 30000 ч |
| Средний срок службы | 5 лет |
| Потребляемая мощность | не более 1,5 ВА |
| Габаритные размеры корпуса | 72 х 88 х 54 мм |
| Масса | не более 0,20 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Терморегулятор Ратар-02-У-С со встроенным реле контроля уровня | 1 - шт. |
| 2 | Руководство по эксплуатации | 1 - экз. |
| *Датчик температуры и датчики уровня в комплект поставки терморегулятора не входят и поставляются по заявке Заказчика; | ||
| *Поставка терморегулятора в транспортной таре в зависимости от количества изделий – по заявке Заказчика. | ||
